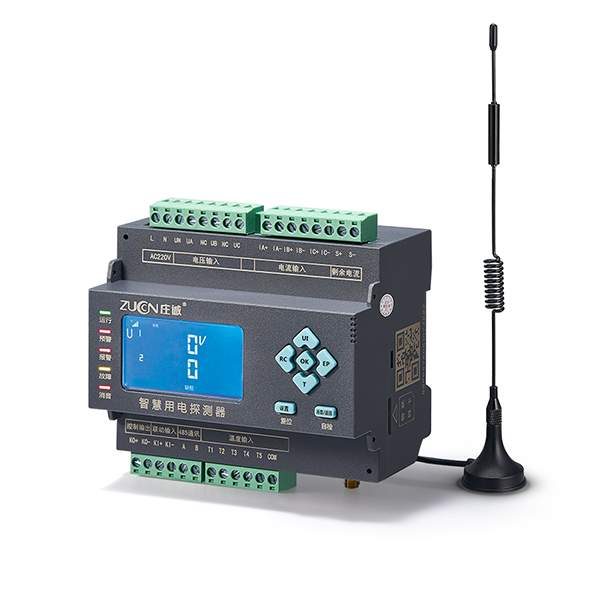

产品简介

        ZC-1-1301智慧用电探测器作为智慧用电安全管理云平台的感知层探测器装置，该装置实时监测配电回路中的电源电压、电流、温度、剩余电流等参数，出现有过压、欠压、过流、剩余电流超限、温度超限等异常时，探测器能够实时通过内置的2G、4G、NB-IOT等无线模组将报警信息上传到智慧用电安全管理云平台，并通过云平台将数据信息发送至WEB端及相关负责人的APP，实时发现线路用电安全隐患。

功能与特点

   实时监测1路三相电压、1路三相电流、1路剩余电流、5路温度及用电量、频率、功率因数、总电量、电能方向、功率、谐波、线电压、线电流等电能数据；
   具有监测电气线路上过压、欠压、过载、短路、断路、过流、缺相、错相、漏电、温升异常等故障监测功能；
   剩余电流、电流、温度、电压的阈值均可根据需求自主设定；
   无线传输稳定，网络中断恢复后可自动连接；
   一路开关量输入和一路开关量输出功能，可对断路器进行脱扣控制，具备消防联动功能；
   支持1路外部总线接口，最多可扩展16只智慧用电探测器子模块；

   支持1路485通讯接口，支持标准MODBUS协议接口(可定制二总线通讯，但二总线通讯与无线及485通讯不可同时拥有)；

   脱扣动作自定义关联；

   采用高精度计量芯片设计，采样精度更高，有效过滤谐波信号；

   信号强度跟踪功能；

   监测接口采用插拔式端子，现场无需断电即可完成安装或更换；

   中文LCD液晶屏幕显示(低功耗、高亮度)；

   支持远程复位、脱扣、自检功能；

   报警故障状态智能识别，故障点准确定位；

   全智能化参数设定，简捷方便；

   支持APP端或WEB端远程操作管理；

   施工布线方便，面板安装和标准导轨式两种安装方式可选；

   报警方式：现场声光报警及远程APP、WEB报警。

系统组成

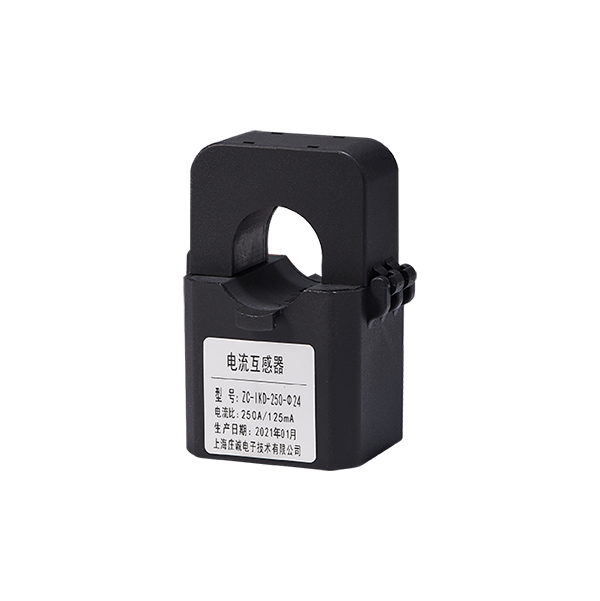

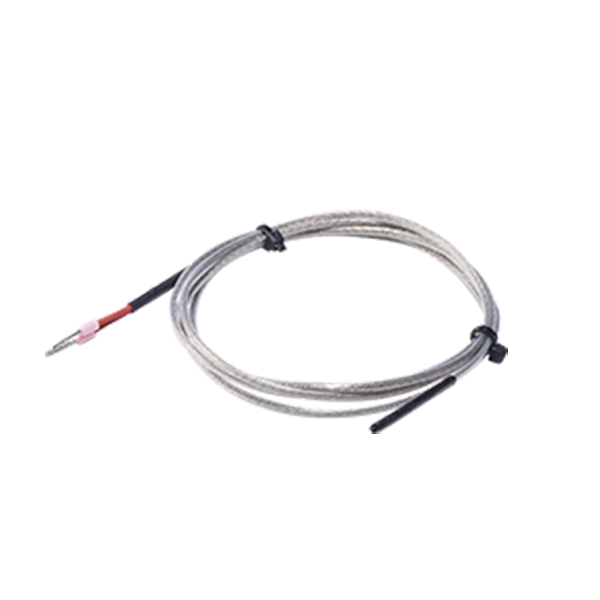

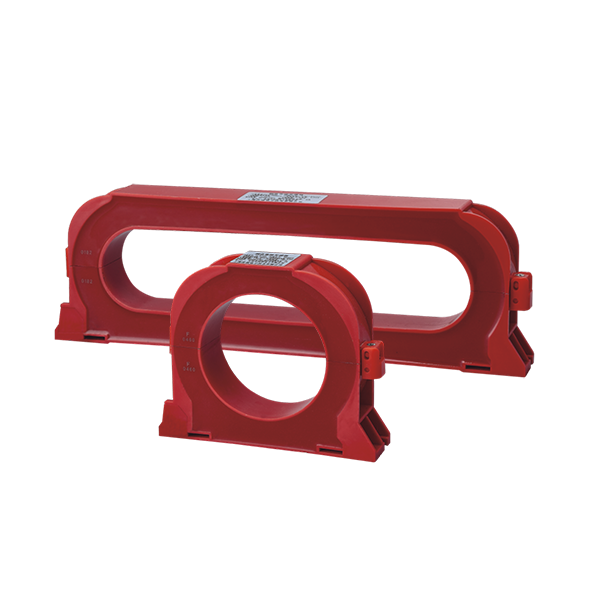

        本系统基本组成：智慧用电探测器、故障电弧探测器、剩余电流互感器、电流互感器、温度传感器、传输网络、智慧安全用电管理云平台和客户端。

硬件配置方案

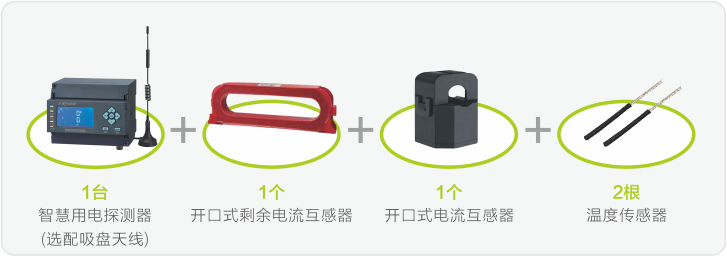

针对单相电源，智慧用电探测器在每个楼层配电箱（二级）+配电室（一级）现场需安装：

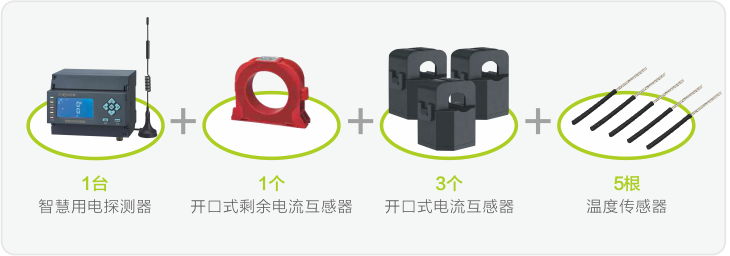

针对三相电源，智慧用电探测器在每个楼层配电箱（二级）+配电室（一级）现场需安装：

外形结构及尺寸图

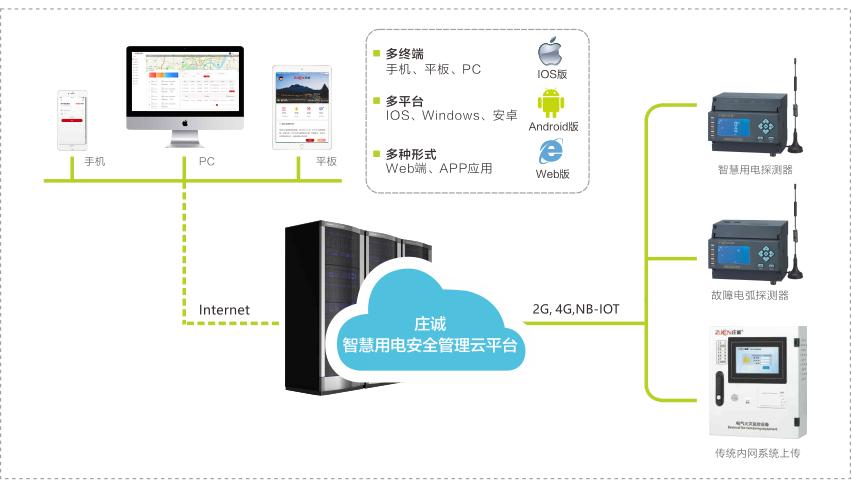

布局应用图
