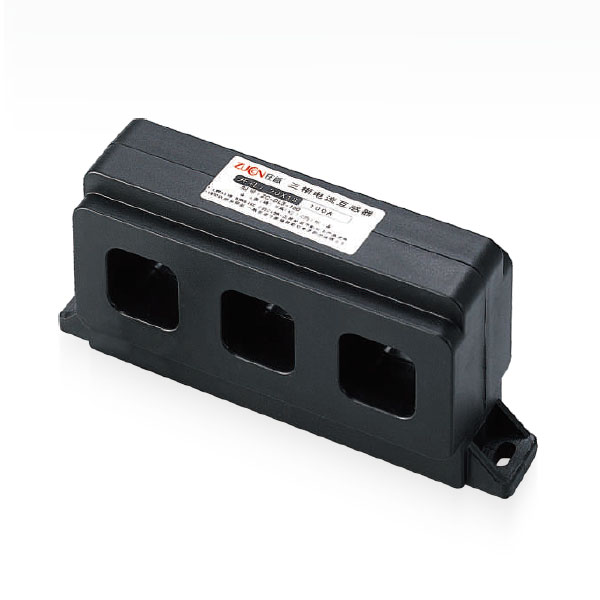

ZC-DL3 系列三相电流互感器(交流专用)

产品概述

ZC-DL3系列三相电流互感器，专为采集零序电流信号而设计。零序电流为mA级，且必须用于穿芯方式，对平衡特性和线性要求较高。
本系列产品测量范围宽，额定一次电流范围：5A~100A；额定二次电流范围：5~100mA，优异先进的制作工艺流程。保证了其准确度等级，可靠性等技术要求，本系列产品满足GB28184-2011和GB14287.2-2014的要求。

产品功能

   穿芯结构、阻燃性环氧树脂浇注、稳定性好。
   采用高导磁镍钢或纳米晶，线性度好、灵敏度高。
   优异的平衡特性、并具有极强的抗电磁场干扰能力。

产品型号	ZC-DL3
工作频率	50~400Hz
测量范围	10%In~130%In
额定输出	0~1v(A或)0~0.25mA
比值差	≤±0.1%
相位差	≤±10分
介质强度	2.5kV/1mA/1min
绝缘电阻	DC500V/1000MΩ /min
外壳	ABS，阻燃等级94-V0
骨架	PBT
铁芯	镍刚或纳米晶
内部结构	环保型环氧树脂浇注
施工方案	螺丝固定
工作温度	-25℃~ +75℃
环境湿度	≤85%
接线方式	端子型/屏蔽绞线1.5米
